通道管理系统解决方案

发布日期：2018-02-05  阅读：10731 次  类别：门禁管理系统

一、通道管理系统概述

通道管理系统是采用智能卡身份识别技术，完成对通行人员身份的快速认证，达到自动刷卡通行的目的，在此基础上有机结合计算机网络管理控制技术和安全防范技术，并采用智能通道控制设备，最终实现合法人员安全有序通行，建立起合理的安全认证、高效管理模式。本系统是按照国家和地方的相关标准实施，充分考虑了安全行、可靠性、先进性、合理性、经济性、结构化和扩充性。

目前，很多场所的现行管理体制是采用人工登记、人工统计、人工报表等人工管理模式，而这种模式存在以下几个问题：

* 非授权人员频繁进入；

* 工作效率低，出错率高；

* 管理水平低，不便于科学决策及规范管理；

* 浪费大量的人力、物力和财力；

* 因这些都是人工处理，人员漏洞在所难免。

而采用通道管理系统可克服上述问题，可方便的实现计算机查询、汇总、统计、报表等各种通道管理功能，对于提高学校宿舍管理的现代化管理水平有着显著的经济效益和社会效益。

二、通道管理系统组成

该系统可分为三大功能块，即系统管理指挥中心、发卡系统、通道监控执行系统。他们分别承担不同的工作任务，共同协调完成强大的系统功能。各组成部分主要作用如下：

1、系统管理指挥中心

由一台服务器和管理中心（该中心主要来打印报表等）组成。主要起管理、决策和财务核算工作；

* 运行系统数据库管理软件，管理系统所有数据；

* 与发卡系统和通道监控执行系统进行网络通讯；

* 向发卡系统和通道监控执行系统传递数据及各种指令参数；

* 查询、统计各种相关信息，并据此作出科学合理的管理决策；

* 输出打印各种报表；

* 完成本局域网内的各项系统的设置及系统管理；

* 向各工作站传送系统密码、参数及命令。

2、发卡系统

由若干发卡工作站和报表等组成。主要完成发卡功能和与系统管理指挥中心进行数据通讯功能。

* 负责卡的发行；

* 通过功能窗口显示此时的发卡状况；

* 控制并判断发卡器的正确写入；

* 向本网上的主服务器传送发卡信息；

* 系统管理员登录注册及卡片发行、检测、清空、挂失、退卡等功能。

3、通道监控执行系统

由管理工作站和通道设备组成。主要完成对通道的实时监控及其与系统管理指挥中心进行数据通讯功能。

3.1 管理工作站

* 运行系统应用管理软件，实现对系统智能终端设备及相关工作的管理

* 监控各通道闸的工作状态，采集各通道闸的有关信息；

* 向本网上的主服务器传送监控信息。

3.2 通道设备

* 采用认证卡合法性及有效性，并自动做出正确执行动作；

* 与监控工作站传输相关的数据、状态及数据管理信息。

4、通讯服务器

* 计算机与其下位智能终端设备的通讯传输及转换。

5、卡片

* 成熟的IC卡技术，成本低廉、制作简便，可选支持ID卡、CPU卡、NFC卡等；

* 承载信息的载体，用户使用系统的凭证；

* 确保每张卡的唯一性，安全性高、经济实用。

三、系统主要特点

* 保密性好，防止伪造；

* 可靠性高；

* 具有自检功能，维护简便；

* 可实时、准确查询和统计卡的发行数量、时间及流量等数据；

* 提高工作效率和管理水平；

* 杜绝安全漏洞；

* 刷卡进出拍照并记录（可选）；

* 通道具有防尾随功能，每张卡仅限一人通行。

* 通道具有防潜回功能，防止有人将卡片传出给另外人员刷卡进入。

四、系统主要功能

* 员工身份识别确认，非本单位出入报警(或无法通行)。每张卡仅限本人通行。

* 时间管理，非有效时间出入报警(或无法通行)。可限制人员出入的时段。

* 人员考勤，可设定考勤时间和人员进行考勤分析处理，判断迟到、早退。

* 状态分析，可查询目前应在厂（已经排班）员工数、实际在厂工作员工数、未到员工数及详细名单。

* 状态预警，目前超过工作时长员工数及详细名单、多天未作业员工数及详细名单。

* 来访人员管理，无证进入校区，来访人员必须在指定计算机登记、拍照、发临时卡才可登船。

* 各种作业信息可实时汇总，并可以在LED大屏实时显示。

* 通道具有拍照功能，每通行一个人员可拍照一次。

* 通道具有防尾随功能，每张卡仅限一人通行。

* 通道具有防潜回功能，每张卡只能对应进出视为有效。防止有人将卡片传出给另外人员刷卡进入。

* 多组电眼传感器实时监测通道状态，精准逻辑判断，无阻碍授权通行

* 机械装置、门体位置、电流检测及通道传感器等四重保护通道行人的防夹安全保护

* 整个系统运行采用无级次定位装置，运行过程由传感器控制，无机械冲撞

* 数控加工工艺，表面精细处理，抗腐蚀性强

* 方便易用，便于随身物品如包裹行李等通过

* 防尾随功能：防范等级2级

* 通行方式：单向、双向（可选）,运行速度可调；具有多种工作模式可供选择

* 灯光提示：通行方向指示

* 具有防雷防漏电保护功能

* 保护功能：具有防夹、防撞、防堵、防失速、防电器过压过流功能

* 标准的对外电气接口，带光电安全隔离,可与各种控制设备相挂接，便于系统集成

* 根据人流量可调节闸门运行速度，提高通行率。

* 通道进出口工作方式的设定，方便您及时调配，使之工作在受控、自由或禁止状态。

* 特别设计了多次刷同一张卡允许多人次通行特色功能，以满足特殊场合的使用需求。

* 合理选用常开模式或常闭模式，有效缓解通行人流。

* 具有人性化的通行超时复位时间设置功能。

* 符合安防设计规范，系统断电后，板闸启动备用电源收回闸门，确保通道畅通，及时疏散人流。

* 周到的安全保护及防尾随措施，皆因采用了先进的红外传感技术实时监控通道。

* 方便集成：具有标准输入、输出接口,方便本系统与其他装置集成，并可实现远程控制与管理。

* 超强组合能力，不同款式、系列的通道设备可组合使用，而不影响系统性能。

* 远程控制管理：远距离操作闸门所处状态的功能，以满足用户的特殊需求及消防安全要求。

五、翼闸功能及技术参数

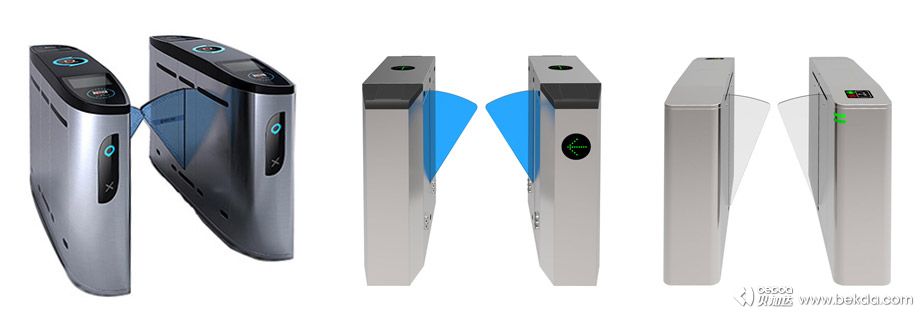

智能翼闸(挡闸)是主要针对人员通道进行智能管理的高科技产品，是智能三辊闸和摆闸的升级产品，该产品加工精细、功能齐全、安全性高。

该设备将机械、电子、微处理器控制及各种身份识别技术有机地融为一体，方便兼容IC卡、ID卡、手机卡、指纹等读卡识别设备的使用，通过选配各种身份识别系统设备和采用性能可靠的安全保护装置、报警装置、方向指示等，协调实现对通道智能化控制与管理等。

1、主要功能

* TCP实时通讯；

* 防夹功能：机械结构、感应双重防夹功能，在伸缩臂复位的过程中遇阻时，自动停止或在默认的时间内电机停止工作；红外防夹功能，伸缩臂内有人不会关闭；

* 防冲功能：在没有接收到开闸信号时，挡臂自动锁死；

* 自动复位功能：开闸后，在规定时间内未通行时，系统将自动取消用户的此次通行的权限；

* 断电后通道自动敞开，上电自动闭合；

* 非法用户无法通行：无卡人员或无出权限出入人员报警并无法通行；

* 防尾随：能够在大量人流量的情况下准确识别每一个未带卡人员；

* 快速通过：单通道出入人员每分钟25人以上；

* 实时显示：人员通过时，可以在LED大屏幕上实时显示持卡人的姓名、部门；

* 抓拍和照片对比：人员通道时可实时抓照，同时调出档案内照片和相关姓名等信息；

* 防止代刷卡：每刷一次卡，只能通过一人，同时抓拍照片对比，有效防止代刷卡；

* 支持“反潜入”：如果持卡人进入后把卡（例如从窗口扔出来）交给别人再次进入，系统会自动报警；

* 设设计合理可靠，噪声小，摆闸运行平稳，使用寿命长；

* 标准的开关信号输入，方便的外接开关、条形码系统、ID/IC门禁控制系统、指纹机、人脸识别器等控制方式来控制摆闸运行；

* 翼闸具有多种工作模式可供选择，即可双向读卡、指纹或人脸识别限流；可双向读卡、指纹或人脸识别、另一方向禁行；一边双向读卡、指纹或人脸识别、另一方向自由通行、按钮开关或红外感应通行；

* 兼容红外启动开闸方式，输入有效信号后，翼门自动收缩打开；

* 防碰伤功能具备四重防夹功能。分别是红外防夹，通行逻辑防夹，在翼门复位的过程中遇阻时翼门收回以及软体翼门防夹；

* 翼门的开关角度可依据客户所需调至任意角度开关；

* 闸机无需蓄电池实现断电自动开启，采用蓄电电路，更环保且更安全；

* 断电后通道自动敞开；形成无障碍通道，上电自动检测并复位；

* 采用了先进的数字传感仪，电机每转动一圈提供720个信号检测，满足电机快速起、停的要求，解锁更精准可靠。

2、技术参数

* 材料：周身采用SUS304拉丝不锈钢材，厚度为2.0mm材质；

* 电源电压：220VAC±10%/15%，50HZ±4％；

* 驱动电机：直流电机DC24V；

* 驱动方式：数字方式；

* 工作环境：-25℃～+75℃；

* 通行速度：最高50-60人/分钟；

* 通道宽度：600MM；

* 平均无故障次数：500万次；

* 相对温度：5%-90%，无结露；
